راهنمای انتخاب ترولی جرثقیل + معرفی
انتخاب ترولی مناسب برای جرثقیل سقفی یا ریلی
ترولی جرثقیل (Crane Trolley) یکی از اجزای کلیدی در سیستم‌های جابجایی بار است که روی ریل یا تیرآهن نصب می‌شود و با کمک آن می‌توان بارها را به‌صورت جانبی جابجا کرد. انتخاب ترولی مناسب نه‌تنها بهره‌وری عملیات را افزایش می‌دهد، بلکه ایمنی پروژه را نیز تضمین می‌کند. این مقاله به شما کمک می‌کند تا بر اساس نوع پروژه، ظرفیت، شرایط نصب و ویژگی‌های فنی، بهترین ترولی را انتخاب کنید.
انواع ترولی جرثقیل
- ترولی دستی (Plain Trolley)
در این مدل، حرکت ترولی روی ریل به‌صورت دستی انجام می‌شود (هل دادن با دست). ساده‌ترین نوع است و برای ظرفیت‌های پایین یا محیط‌های کم‌تردد مناسب است. - ترولی گیربکسی (Geared Trolley)
مجهز به زنجیر دستی و چرخ‌دنده است. اپراتور با کشیدن زنجیر، ترولی را به‌نرمی و با کنترل بیشتر جابجا می‌کند. انتخابی عالی برای جابجایی دقیق و بارهای نسبتاً سنگین. - ترولی موتوردار (Motorized Trolley)
دارای موتور الکتریکی برای حرکت خودکار روی ریل. این مدل برای بارهای سنگین، مسیرهای طولانی و پروژه‌های صنعتی بزرگ کاربرد دارد.
معیارهای مهم در انتخاب ترولی جرثقیل
- ظرفیت بار (Rated Load)
مهم‌ترین فاکتور! ترولی جرثقیل باید حداقل به‌اندازه وزن بیشینه باری که جابجا می‌کنید، ظرفیت تحمل داشته باشد. ترولی‌های برند Vital معمولاً از ۰.۵ تا ۱۰ تن تولید می‌شوند. - نوع ریل (I-Beam یا H-Beam)
نوع تیرآهن یا ریل نصب ترولی بسیار مهم است. برخی ترولی‌ها فقط با ریل‌های I شکل یا H شکل سازگار هستند. ترولی‌های Vital با هر دو نوع قابل استفاده‌اند. - عرض ریل (Beam Width)
ترولی‌ها بر اساس عرض ریل دسته‌بندی می‌شوند. معمولاً بازه قابل تنظیم دارند (مثلاً ۷۵ تا ۱۲۵ میلی‌متر). حتماً عرض تیرآهن محل نصب را اندازه بگیرید. - حداقل شعاع گردش (Minimum Turning Radius)
این ویژگی مشخص می‌کند ترولی حداقل روی چه شعاعی از مسیر منحنی می‌تواند حرکت کند. برای ریل‌هایی با پیچ و قوس باید حتماً به این عدد توجه کرد. - شرایط نصب و محیط
آیا محیط کاری شما پر گرد و غبار، مرطوب یا در فضای باز است؟ آیا نصب در دمای بسیار بالا یا پایین انجام می‌شود؟ برخی ترولی‌ها مثل Vital برای دمای -20 تا +60 درجه طراحی شده‌اند. - جنس بدنه و اجزای داخلی
در مدل‌های حرفه‌ای، برای افزایش طول عمر و مقاومت، از آلیاژهایی نظیر S45C، چدن FC250 و اجزای سخت‌کاری‌شده استفاده می‌شود که تحمل بالایی در برابر فشار و سایش دارند.
ویژگی‌های ترولی با کیفیت بالا
یک ترولی جرثقیل ایده‌آل باید:
- قابلیت نصب سریع و آسان داشته باشد
- چرخ‌های مقاوم و روان داشته باشد
- حرکت ایمن حتی در شرایط ناهموار فراهم کند
- چرخ‌ها دارای طراحی ایمنی هستند که از خارج شدن آن‌ها از ریل، حتی در صورت برخورد با ترولی‌های نزدیک، جلوگیری می‌کند.
- دارای بلبرینگ‌های آب‌بندی‌شده و بدون نیاز به روانکاری مداوم باشد
نکات ایمنی مهم در استفاده از ترولی جرثقیل
- از بار زدن بیش از ظرفیت مجاز خودداری کنید
- هنگام حرکت بار، زیر آن قرار نگیرید
- ترولی را به‌صورت زاویه‌دار نکشید
- هنگام برخورد به استاپر، از سرعت بالا جلوگیری کنید
- در صورت جدا شدن ترولی از ریل، به هیچ‌وجه از آن استفاده نکنید
معرفی ترولی های ویتال VITAL (ژاپن)
برند Vital یکی از شناخته‌شده‌ترین و باسابقه‌ترین تولیدکنندگان تجهیزات بالابر در ژاپن است که تخصص اصلی آن تولید انواع جرثقیل زنجیری، ترولی‌های دستی، گیربکسی و موتوردار است. محصولات این شرکت با تمرکز بر کیفیت ساخت، دوام بالا و ایمنی طراحی می‌شوند و به‌ویژه در صنایع سنگین، پروژه‌های عمرانی، انبارها و خطوط تولید کاربرد فراوان دارند.
ترولی‌ها و جرثقیل‌های تولیدشده توسط برند Vital با استفاده از متریال‌هایی نظیر چدن FC250، فولاد با استحکام بالا S45C و شفت‌های سخت‌کاری‌شده، در برابر سایش، فشار و ضربه دوام چشمگیری دارند. همچنین طراحی مهندسی‌شده و دقیق آن‌ها باعث حرکت یکنواخت و روان چرخ‌ها شده و عملکردی ایمن را حتی در شرایط کاری پر ارتعاش و ضربه‌پذیر تضمین می‌کند.
جرثقیل‌های زنجیری ویتال Vital ژاپن، به دقت و ظرفیت بالا معروف هستند و از ظرفیت‌های 0.5 تن تا 20 تن در بازار موجودند. تمام محصولات این برند دارای گواهی استاندارد بین‌المللی بوده و در پروژه‌هایی که ایمنی و طول عمر تجهیزات در اولویت است، انتخابی حرفه‌ای محسوب می‌شوند.
ویژگی‌های فنی ترولی‌های Vital

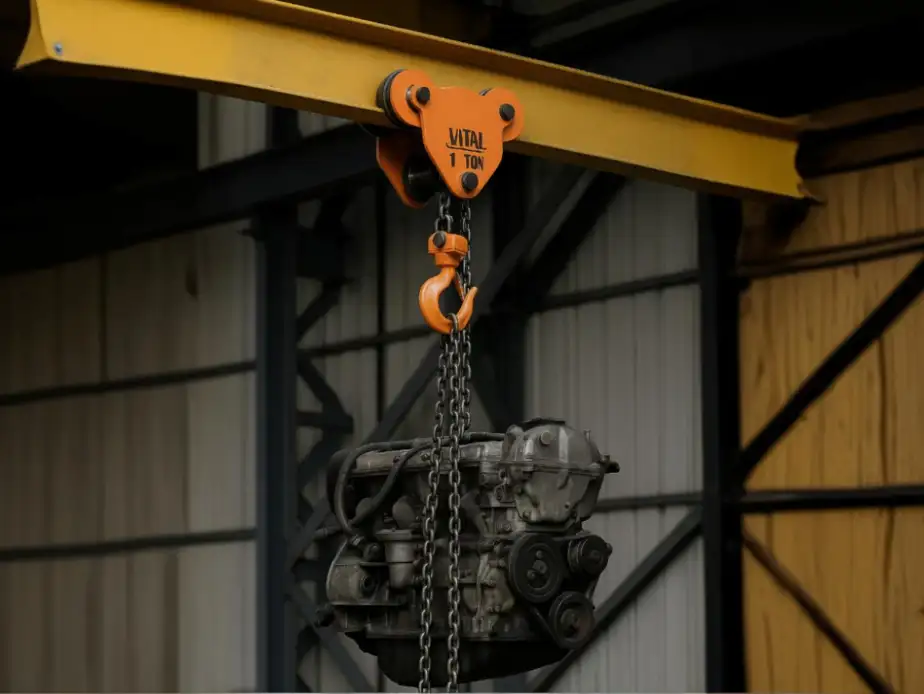

ترولی گیربکسی ۱ تن – مدل Chain-driven Vital
| ویژگی | مقدار |
|---|---|
| نوع | گیربکسی زنجیری |
| ظرفیت تحمل بار | ۱ تن |
| عرض ریل مناسب | ۷۵ تا ۱۲۵ میلی‌متر |
| حداقل شعاع گردش | ۱۳۰۰ میلی‌متر |
| ارتفاع کار | ۲.۵ متر |
| جنس بدنه | فولاد و چدن سخت‌کاری‌شده |
| وزن خالص | ۱۵ کیلوگرم |
| کشور سازنده | ژاپن (برند Vital) |
ترولی دستی ۰.۵ تن – مدل SP-05
| ویژگی | مقدار |
|---|---|
| نوع | دستی (Plain Trolley) |
| ظرفیت تحمل بار | ۰.۵ تن |
| نوع نصب | روی تیرآهن I-beam |
| بلبرینگ | آب‌بندی‌شده، روان و بی‌نیاز از روانکاری مکرر |
| جنس بدنه و چرخ | ورق فولادی، چدن FC250، شفت SGDB |
| کشور سازنده | ژاپن |
ترولی موتوردار ۲ تن – Vital Motorized Trolley (نمونه عمومی)
| ویژگی | مقدار |
|---|---|
| نوع | موتوردار (الکتریکی) |
| ظرفیت تحمل بار | ۲ تن |
| نوع موتور | ۰.۷۵ کیلووات، ۳ فاز، ۵۰/۶۰ هرتز |
| عرض ریل مناسب | قابل تنظیم برای I یا H beam |
| سیستم ترمز | الکترومغناطیسی خودکار |
| کنترل حرکت | از راه دور یا پنل دستی |
| کاربردها | پروژه‌های صنعتی، انبارهای بزرگ |
مثال تئوری انتخاب ترولی جرثقیل مناسب برای کارگاه ساخت قطعات فلزی
در این بخش، فرآیند انتخاب یک ترولی مناسب برای یک پروژه واقعی را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم تا مخاطب بتواند به‌صورت عملیاتی با نحوه تصمیم‌گیری آشنا شود.
مشخصات پروژه:
یک کارگاه صنعتی در حال راه‌اندازی یک خط مونتاژ برای قطعات فلزی متوسط است. نیاز به جابجایی قطعات تا وزن ۹۰۰ کیلوگرم از نقطه A به B روی یک ریل سقفی وجود دارد.
مرحله ۱: ارزیابی ظرفیت مورد نیاز
تحلیل: سنگین‌ترین قطعه فلزی که باید جابجا شود، حدود ۹۰۰ کیلوگرم است.
نتیجه: با در نظر گرفتن ضریب ایمنی، ترولی با ظرفیت ۱ تن انتخاب می‌شود تا هم از نظر ایمنی مطمئن باشد و هم در آینده قابلیت ارتقا داشته باشد.
مرحله ۲: بررسی نوع ریل و سازگاری آن
تحلیل: ریل مورد استفاده در سالن، تیرآهن I شکل با عرض ۱۰۰ میلی‌متر است. این ریل‌ها در طول سالن نصب شده‌اند و مسیر حرکت مستقیم و بدون پیچ‌وخم است.
نتیجه: ترولی باید با I-Beam سازگار باشد و در بازه عرض ۷۵ تا ۱۲۵ میلی‌متر کار کند. گزینه‌های Vital برای این محدوده مناسب هستند.
مرحله ۳: انتخاب نوع حرکت ترولی
تحلیل: تعداد دفعات جابجایی در روز حدود ۱۵ تا ۲۰ بار است و اپراتورها نیاز به کنترل دقیق دارند. حرکت دستی ساده می‌تواند باعث خستگی یا خطای انسانی شود.
نتیجه: استفاده از ترولی گیربکسی توصیه می‌شود تا اپراتور بتواند با کشیدن زنجیر، حرکت نرم، کنترل‌شده و ایمنی داشته باشد.
مرحله ۴: بررسی شرایط محیطی
تحلیل: کارگاه دارای شرایط محیطی نرمال است (دمای ۵ تا ۴۰ درجه، بدون گردوغبار زیاد یا رطوبت بالا). محیط بسته و نسبتاً تمیز است.
نتیجه: نیازی به انتخاب مدل‌های خاص مقاوم به شرایط سخت نیست. محصولات استاندارد Vital که تا دمای -20 تا +60 درجه مقاومت دارند، کفایت می‌کنند.
مرحله ۵: انتخاب نهایی مدل و توجیه آن
جمع‌بندی: با توجه به:
- ظرفیت بار (۱ تن)
- سازگاری با ریل I-Beam
- نیاز به کنترل نرم و دقیق
- شرایط محیطی نرمال
انتخاب نهایی: مدل ترولی گیربکسی ۱ تن Vital با عرض قابل تنظیم برای تیرآهن‌های ۷۵ تا ۱۲۵ میلی‌متر.
مزیت: این مدل ترکیبی از دقت در کنترل، امنیت در عملکرد و دوام بالا برای محیط‌های صنعتی متوسط را ارائه می‌دهد.

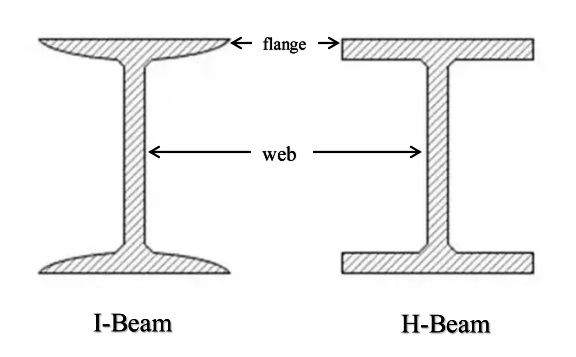

مقایسه ریل I و ریل H در جرثقیل
انتخاب نوع ریل: I-beam یا H-beam؟
| ویژگی‌ها | I-beam | H-beam |
|---|---|---|
| ضخامت فلنج | نازک‌تر | ضخیم‌تر، مقاوم‌تر به سایش چرخ |
| پایداری در بارهای سنگین | متوسط | بالا |
| قیمت و دسترسی | ارزان‌تر، رایج‌تر | گران‌تر، صنعتی‌تر |
| کاربرد | پروژه‌های سبک، سوله‌ها | کارخانه‌های سنگین، دائمی |
نتیجه در مطالعه موردی:
با توجه به وزن زیر ۱ تن، فضای محدود و استفاده سبک، I-beam بهترین انتخاب است. اگر پروژه در محیط صنعتی سنگین یا با شیفت‌های شبانه‌روزی بود، قطعاً H-beam انتخاب می‌شد.
جمع‌بندی نهایی
برای انتخاب ترولی جرثقیل مناسب باید موارد زیر را بررسی کنید:
- ظرفیت بار
- نوع ریل و عرض آن
- شرایط محیطی (دما، فضای افقی، فرکانس استفاده)
- نوع کنترل مورد نیاز (دستی، گیربکسی یا موتوردار)
نکته کاربردی: هنگام خرید ترولی جرثقیل، حتماً اطلاعات دقیق فنی و ابعاد تیرآهن محل نصب را داشته باشید تا بهترین مدل را انتخاب کنید. Vital ژاپن به‌عنوان یکی از برندهای پیشرو در حوزه تجهیزات بالابر، ترکیبی از کیفیت ساخت عالی، تنوع محصول و قیمت مناسب را ارائه می‌دهد.
